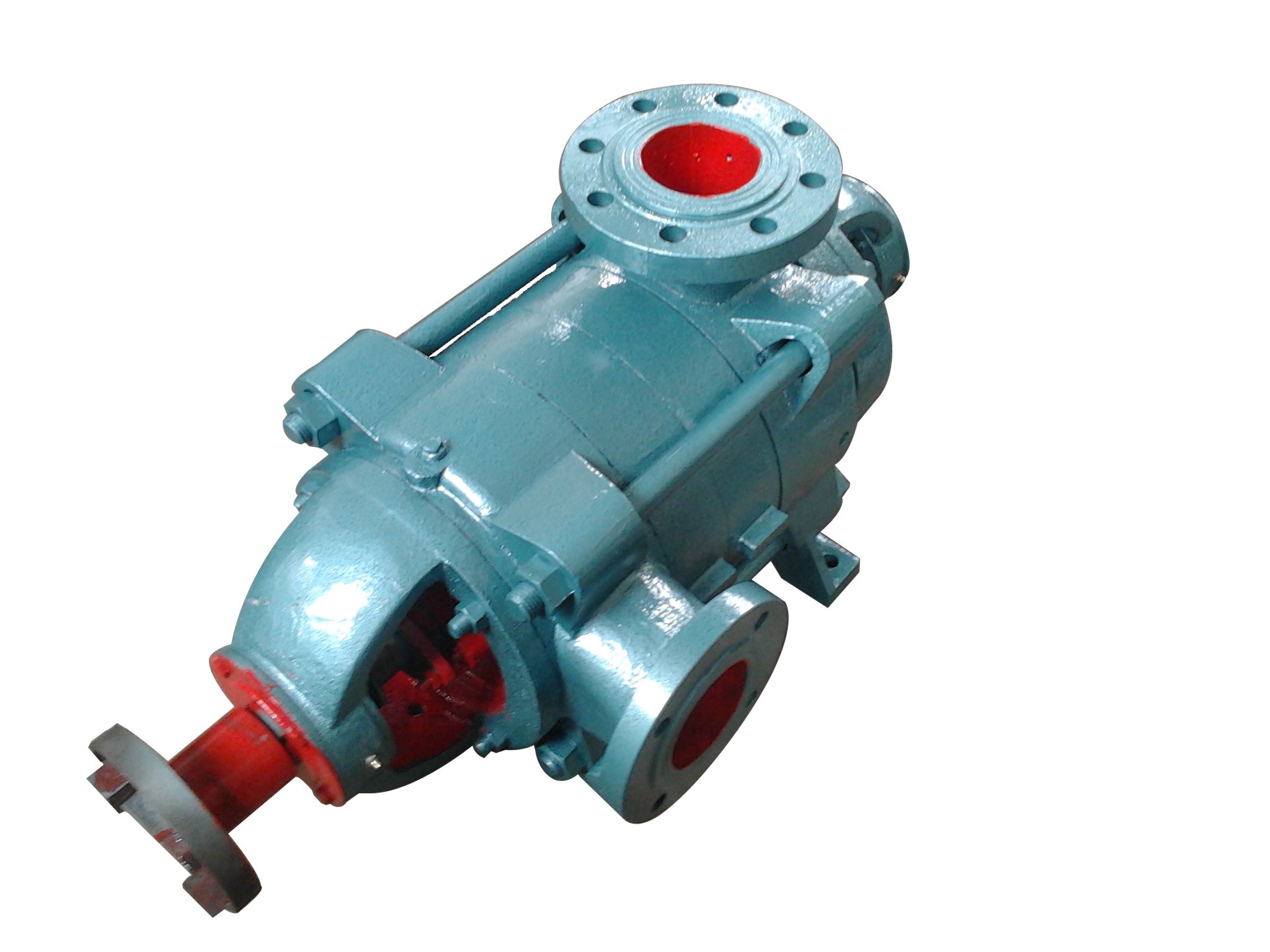

D(DM DF DY )型礦用多級泵

D(DF/DY/DM)系列泵系臥式單吸多級分段式離心泵，采用了國家推薦使用的高效節能產品的水力模型，在行業內居技術領先地位。具有效率高、性能范圍廣、運轉安全和平衡、噪音低、壽命長、安裝維修方便等優點。

上市時間: 2018 - 07 - 11

產品描述:

產品說明:

產品概述1）、D(DF/DY/DM)系列泵系臥式單吸多級分段式離心泵，采用了國家推薦使用的高效節能產品的水力模型，在行業內居技術領先地位。具有效率高、性能范圍廣、運轉安全和平衡、噪音低、壽命長、安裝維修方便等優點。2）、臥式多級離心泵按其使用范圍主要分為以下幾個類型：D型：供輸送不含固體顆粒、溫度低于80℃的清水或物理化學性質類似于清水的液體。適合于礦山工廠和城市給排水工程用。DF型：供輸送不含固體顆粒、溫度為－20℃-105℃的腐蝕性液體,泵進口允許壓力小于0.4MPa.用戶可根據輸送介質的名稱、濃度、比重、使用溫度及泵進口壓力等合理選用泵的材質、密封形式。DY型：用于輸送固體顆粒含量DM型：用于輸送固體顆粒含量不大于1.5%的中性礦水（粒度小于0.5mm）及類似的其它污水，被輸送介質的溫度不大于80℃，適用于鋼鐵廠、礦山排水、污水輸送等場合。3）、適用范圍可供輸送不含固體顆粒（磨料）、不含懸浮物的清水或物理化學性質類似于清水的其它液體。也可通過改變泵的材質（或泵過流部分的材質）密封形式和增加冷卻系統用于輸送熱水、油類、腐蝕性或含糜爛的介質等。4）、性能范圍流量：Q=6.3-600m3/h揚程：H=17-650mD/DF/DY/DM型泵具有相同性能參數和安裝尺寸。5）、型號說明例:D(DF/DY/DM)46-30X4D-多級離心泵DF-多級而腐蝕離心泵DY-多級離心油泵DM-多級耐磨離心泵46——設計點流量為46m3/h30——設計點揚程為30m4——級數為4級例:100D(DF/DY/DM)16X3100——泵吸入口直徑為100mmD——多級離心油泵DF-多級耐腐蝕離心泵DY-多級離心油泵DM-多級耐磨離心泵30——設計點揚程為30m4——級數為4級 6）產品結構

在線詢價

產品概述
選型選譜
性能參數
產品應用
相關案例
相關產品

產品概述

1）、D(DF/DY/DM)系列泵系臥式單吸多級分段式離心泵，采用了國家推薦使用的高效節能產品的水力模型，在行業內居技術領先地位。具有效率高、性能范圍廣、運轉安全和平衡、噪音低、壽命長、安裝維修方便等優點。

2）、臥式多級離心泵按其使用范圍主要分為以下幾個類型：

D型：供輸送不含固體顆粒、溫度低于80℃的清水或物理化學性質類似于清水的液體。適合于礦山工廠和城市給排水工程用。

DF型：供輸送不含固體顆粒、溫度為－20℃-105℃的腐蝕性液體,泵進口允許壓力小于0.4MPa.用戶可根據輸送介質的名稱、濃度、比重、使用溫度及泵進口壓力等合理選用泵的材質、密封形式。

DY型：用于輸送固體顆粒含量<=15%，顆粒度<=0.5mm，溫度<=80℃的中性礦井水及類似的其它介質。

DM型：用于輸送固體顆粒含量不大于1.5%的中性礦水（粒度小于0.5mm）及類似的其它污水，被輸送介質的溫度不大于80℃，適用于鋼鐵廠、礦山排水、污水輸送等場合。

3）、適用范圍

可供輸送不含固體顆粒（磨料）、不含懸浮物的清水或物理化學性質類似于清水的其它液體。也可通過改變泵的材質（或泵過流部分的材質）密封形式和增加冷卻系統用于輸送熱水、油類、腐蝕性或含糜爛的介質等。

4）、性能范圍

流量：Q=6.3-600m3/h

揚程：H=17-650m

D/DF/DY/DM型泵具有相同性能參數和安裝尺寸。

5）、型號說明

例:D(DF/DY/DM)46-30X4

D-多級離心泵

DF-多級而腐蝕離心泵

DY-多級離心油泵

DM-多級耐磨離心泵

46——設計點流量為46m3/h

30——設計點揚程為30m

4——級數為4級

例:100D(DF/DY/DM)16X3

100——泵吸入口直徑為100mm

D——多級離心油泵

DF-多級耐腐蝕離心泵

DY-多級離心油泵

DM-多級耐磨離心泵

30——設計點揚程為30m

4——級數為4級

6）產品結構

D(DM DF DY )型礦用多級泵

產品型號 Type of pump	流量 Capacity	揚程 Head	轉速 Rotation speed	軸功率 Brake power	電機 Motor		效率 Efficiency	必需氣蝕余量 (NPSH)r
產品型號 Type of pump	Q(m²/h⁾	H(m)	N(r/min)	P(kw)	功率 Power(kw)	型號 Model	η(%)	(m)
D(DF/DY/DM) 46-50×4	28	230	2980	33.1	45	Y YB225M-2	53	2.5
	46	200		39.8			63	2.8
	50	192		41.3			63.2	3.0
D(DF/DY/DM) 46-50×5	28	287.5	2980	41.4	75	Y YB280S-2	53	2.5
	46	250		49.8			63	2.8
	50	240		51.6			63.2	3.0
D(DF/DY/DM) 46-50×6	28	345	2980	49.6	75	Y YB 280S-2	53	2.5
	46	300		59.7			63	2.8
	50	288		61.9			63.2	3.0
D(DF/DY/DM) 46-50×7	28	402.5	2980	57.9	90	Y YB280M-2	53	2.5
	46	350		69.9			63	2.8
	50	336		72.2			63.2	3.0
D(DF/DY/DM) 46-50×8	28	460	2980	66.2	90	Y YB280M-2	53	2.5
	46	400		79.6			63	2.8
	50	384		82.6			63.2	3.0
D(DF/DY/DM) 46-50×9	28	517.5	2980	74.4	110	Y YB315S-2	53	2.5
	46	450		89.6			63	2.8
	50	432		92.9			63.2	3.0
D(DF/DY/DM) 46-50×10	28	575	2980	82.9	132	Y YB315M-2	53	2.5
	46	500		99.5			63	2.8
	50	480		103.2			63.2	3.0
D(DF/DY/DM) 46-50×11	28	632.5	2980	91.0	132	Y YB315M-2	53	2.5
	46	550		109.5			63	2.8
	50	528		113.5			63.2	3.0
D(DF/DY/DM) 46-50×12	28	690	2980	99.3	160	Y YB315L₁-2	53	2.5
	46	600		119.4			63	2.8
	50	576		123.9			63.2	3.0
D(DF/DY/DM) 85-67×3	55	222	2980	61.5	90	Y YB280M-2	54	3.3
	85	201		71.5			65	4.0
	100	183		76.6			65	4.4
D(DF/DY/DM) 85-67×4	55	296	2980	82.1	110	Y YB315S-2	54	3.3
	85	268		95.4			65	4.0
	100	244		102.2			65	4.4

產品型號 Type of pump	流量 Capacity	揚程 Head	轉速 Rotation speed	軸功率 Brake power	電機 Motor		效率 Efficiency	必需氣蝕余量 (NPSH)r
產品型號 Type of pump	Q(m²/h⁾	H(m)	N(r/min)	P(kw)	功率 Power(kw)	型號 Model	η(%)	(m)
D(DF/DY/DM) 85-67×5	55	370	2980	102.5	160	Y YB 315L₁-2	54	3.3
	85	335		119.3			65	4.0
	100	305		127.7			65	4.4
D(DF/DY/DM) 85-67×6	55	444	2980	123.1	160	Y YB315L₁-2	54	3.3
	85	402		143.1			65	4.0
	100	365		152.8			65	4.4
D(DF/DY/DM) 85-67×7	55	518	2980	143.6	200	Y YB 315L₂-2	54	3.3
	85	469		166.9			65	4.0
	100	427		178.6			65	4.4
D(DF/DY/DM) 85-67×8	55	592	2980	164.1	220	Y YB355M₁-2	54	3.0
	85	536		190.8			65	4.0
	100	488		204.3			65	4.4
D(DF/DY/DM) 85-67×9	55	666	2980	184.6	250	Y YB355M₂-2	54	3.0
	85	603		214.6			65	4.0
	100	549		230.0			65	4.4
D(DF/DY/DM) 85-80×7	54	616	2950	170.9	250	Y YB355M₁-2 (1P23)	53	4.5
	85	560		199.3			65	4.4
	108	490		218.4			66	5.3
D(DF/DY/DM) 85-80×8	54	704	2950	195.3	280	Y YB355M₂-2 (1P23)	53	4.5
	85	640		227.8			65	4.4
	108	560		249.6			66	5.3
D(DF/DY/DM) 85-80×9	54	792	2950	219.8	315	Y YB355M₃-2 (1P23)	53	4.5
	85	720		256.3			65	4.4
	108	630		280.2			66	5.3
D(DF/DY/DM) 85-80×10	54	880	2950	244.2	355	Y YB355L₁-2 (1P23)	53	4.5
	85	800		284.8			65	4.4
	108	700		311.9			66	5.3
D(DF/DY/DM) 85-80×11	54	968	2950	268.6	400	Y YB3556-2 (1P23)	53	4.5
	85	880		313.2			65	4.4
	108	770		343			66	5.3
D(DF/DY/DM) 85-80×12	54	1056	2950	293	450	Y YB4001-2 (1P23)	53	4.5
	85	960		341.7			65	4.4
	108	840		347.3			66	5.3

產品型號 Type of pump	流量 Capacity	揚程 Head	轉速 Rotation speed	軸功率 Brake power	電機 Motor		效率 Efficiency	必需氣蝕余量 (NPSH)r
產品型號 Type of pump	Q(m²/h⁾	H(m)	N(r/min)	P(kw)	功率 Power(kw)	型號 Model	η(%)	(m)
100D-16×3	37.6	59.4	2980	9.21	15	Y YB160M₂-2	66	3.7
	54.0	51		10.27			73	3.9
	72.0	33.6		9.9			66	4.3
100D-16×4	37.6	79.2	2980	12.28	15	Y YB160M₂-2	66	3.7
	54.0	68		13.68			73	3.9
	72.0	44.8		13.32			66	4.3
100D-16×5	37.6	99	2980	15.35	22	Y YB180M-2	66	3.7
	54.0	85		17.10			73	3.9
	72.0	56		16.65			66	4.3
100D-16×6	37.6	118.8	2980	18.64	22	Y YB180M-2	66	3.7
	54.0	102		20.25			73	3.9
	72.0	67.2		19.98			66	4.3
100D-16×7	37.6	138.6	2980	21.49	30	Y YB200L₁-2	66	3.7
	54.0	119		23.94			73	3.9
	72.0	78.4		23.31			66	4.3
100D-16×8	37.6	158.4	2980	24.56	30	Y YB200L₁-2	66	3.7
	54.0	136		27.63			73	3.9
	72.0	89.6		26.64			66	4.3
100D-16×9	37.6	178.2	2980	27.63	37	Y YB200L₂-2	66	3.7
	54.0	153		30.78			73	3.9
	72.0	100.8		29.97			66	4.3
125D-16×3	72	76.8	2980	21.3	30	Y YB200L₁-2	70.5	3.2
	101	64.5		22.8			77.5	3.9
	119	52.5		22.95			74.5	4.5
125D-16×4	72	102.4	2980	28.4	37	Y YB 200L₂-2	70.5	3.2
	101	86.0		30.4			77.5	3.9
	79	70.0		30.6			74.5	4.5
125D-16×5	72	128.0	2980	35.5	45	Y YB225M-2	70.5	3.2
	101	107.5		38.0			77.5	3.9
	119	87.5		38.3			74.5	4.5
125D-16×6	72	153.6	2980	42.6	55	Y YB250M-2	70.5	3.2
	101	129.0		45.6			77.5	3.9
	119	105.0		46			74.5	4.5

產品型號 Type of pump	流量 Capacity	揚程 Head	轉速 Rotation speed	軸功率 Brake power	電機 Motor		效率 Efficiency	必需氣蝕余量 (NPSH)r
產品型號 Type of pump	Q(m²/h⁾	H(m)	N(r/min)	P(kw)	功率 Power(kw)	型號 Model	η(%)	(m)
125D-16×7	72	179.2	2980	49.8	75	Y YB280S-2	70.5	3.2
	101	150.5		53.2			77.5	3.9
	119	122.5		53.6			74.5	4.5
125D-16×8	72	204.8	2980	56.8	75	Y YB280S-2	70.5	3.2
	101	172.0		61.8			77.5	3.9
	119	140.0		61.2			74.5	4.5
125D-16×9	72	230.4	2980	63.9	90	Y YB280M-2	70.5	3.2
	101	193.5		98.4			77.5	3.9
	119	157.5		68.9			74.5	4.5
150D-30×3 (D155-30/80×4)	119	98.1	1480	43.05	75	Y YB280S-4	74	2.8
	155	92.1		50.5			77	3.5
	190	84.0		58.06			75	4.7
150D-30×4 (D155-30/80×4)	119	130.8	1480	57.4	90	Y YB280M-4	74	2.8
	155	122.8		67.3			77	3.5
	190	112.0		77.3			75	4.7
150D-30×5 (D155-30/80×4)	119	163.5	1480	71.6	110	Y YB 315S-4	74	2.8
	155	152.5		83.6			77	3.5
	190	140.0		96.6			75	4.7
150D-30×6 (D155-30/80×4)	119	196.2	1480	85.9	132	Y YB315M₁-4	74	2.8
	155	184.2		101			77	3.5
	190	168.0		116			75	4.7
150D-30×7 (D155-30/80×4)	119	228.9	1480	100.4	160	Y YB315M₂-4	74	2.8
	155	214.9		118			77	3.5
	190	196.0		135.5			75	4.7
150D-30×8 (D155-30/80×4)	119	261.6	1480	114.6	200	Y YB315L₂-2	74	2.8
	155	245.6		134.7			77	3.5
	190	224.0		154.6			75	4.7
150D-30×9 (D155-30/80×4)	119	294.3	1480	128.9	200	Y YB315L₂-4	74	2.8
	155	276.3		151.5			77	3.5
	190	252.0		173.9			75	4.7
150D-30×10 (D155-30/80×4)	119	327	1480	143.2	220	Y YB355M₁-4	74	2.8
	155	307		158.3			77	3.5
	190	280		193.2			75	4.7

備注：因資源有限，資料不全，有需要請電話聯系！
