.概述

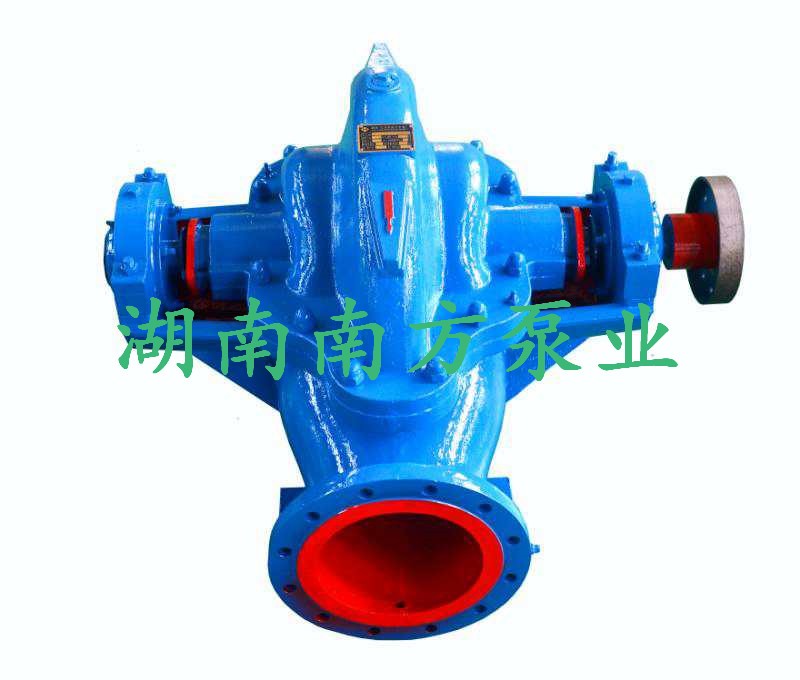

1)、S系列雙吸中開泵是我公司最新一代的高效節能新產品，廣泛用于現代城市給排水、電站、工業流程系統的取水、加壓、農田排灌及各種水利工程、石化工程等。
S型泵采用國家標準規范設計，其系列化、標準化、通用化程度高，性能優越、運行平穩、安全可靠。在設計中采用新結構、便于維護，維修和保養；采用新材質，可適用于多種介質的輸送。
?
?
2）、主要性能參數范圍
● 泵出口直徑??????? 100~1200mm
● 流量?????????????? Q:? 70~22392m3/h
● 揚程????????? ?????H:? 8~150m
● 工作溫度??????????? T:?? -20℃~200℃
● 固體顆粒??????????? ≤80mg/L
● 工作許用壓力???? ???≤4Mpa
● 也可以根據用戶要求設計性能參數
?
?
3）、泵型號描述
例：500S35A-L-M（F、Y）-J
500 — 泵的吸入口徑（mm ）
S — 單級雙吸，中開離心清水泵
35 — 設計點揚程
A — 泵葉輪外徑的改變(最大直徑時不表示)
L — 立式機構
M — 耐磨型
F — 耐腐型
Y— 耐油型
J—? 泵轉數改變（保持原來轉速時不表示）
?
4）、.結構特點
1. 泵殼結構：采用軸向中開結構，吸入口與吐出口均在泵體上，且均在垂直于軸線的平面內。便于管路布置，便于檢修（檢修時，拆開泵蓋和轉子部件即可，無需拆卸進出口水管及原動機）。
2. 轉子結構：采用雙吸葉輪，利用其葉片的對稱布置，達到平衡軸向力之效果。葉輪依靠?jī)蓚?cè)的軸套和軸套螺母固定在軸上，其軸向位置可通過調整軸套螺母，準確對中。軸采用兩端支撐結構，通過彈性柱銷聯軸器直連原動機，有效降低機械損失；軸承為深溝球軸承，油脂潤滑，運行平穩。
3. 渦室結構：泵體、泵蓋和葉輪構成吸水室和壓水室。在吸水室和壓水室之間安裝口環，用以減少壓水室的水漏回到吸水室，從而減小容積損失，同時對泵體起到有效地保護作用，延長泵殼使用壽命。在進出法蘭上，預留真空表和壓力表的安裝管螺孔；在進出水法蘭的下部，預留放水管螺紋孔接口，便于自動化控制系統接入。
4. 軸封結構：軸封為填料機封或機械密封兩種，亦可根據特殊要求采用軟填料密封。水封水（沖洗水）根據介質情況，采用從壓水室引出或外接供應。
5）、產品結構圖
結構形式I
?
16 | 機封壓蓋 |
15 | 機械密封 |
14 | 軸套螺母 |
13 | 擋水圈 |
12 | 軸 |
11 | 軸承 |
10 | 填料壓蓋 |
9 | 填料環 |
8 | 水封管部件 |
7 | 填料 |
6 | 填料套 |
5 | 軸套 |
4 | 口環 |
3 | 葉輪 |
2 | 泵蓋 |
1 | 泵體 |
序號 | 零件名稱 |
結構形式II
?
?
23 | 聯軸器 |
22 | 軸 |
21 | 擋水圈 |
20 | 填料壓蓋 |
19 | 填料 |
18 | 填料環 |
17 | 填料函襯套 |
16 | 葉輪擋套 |
15 | 口環 |
14 | 葉輪 |
13 | 機械密封 |
12 | 機封壓蓋 |
11 | 水封管部件 |
10 | 軸承壓蓋 |
9 | 深溝球軸承 |
8 | 油環 |
7 | 軸承擋套 |
6 | 圓螺母 |
5 | 軸承體端蓋 |
4 | 油位計部件 |
3 | 冷卻室蓋 |
2 | 軸承體 |
1 | 泵體 |
序號 | 零件名稱 |
?
?
?
?
?
?
?
?
